電磁屏蔽膜
電磁屏蔽膜是一種高效屏蔽電磁波干擾以確保信號正常傳輸?shù)墓δ苄员∧?。電磁屏蔽膜廣泛運用于通訊制品、電腦、便攜式電子產品、電子網絡硬件、醫療器械、家用電子產品和航空航天及國防等領域。FPC電磁屏蔽膜一般由上下保護離型層、絕緣層、屏蔽層、導電膠層組成。
產品特性
※優異的屏蔽效能
※優異的接地性能
※良好的耐化學性和耐高溫性能
※良好的操作性和表面字符印刷性
※滿足RoHS、無鹵素
※阻燃性UL94-VTM-0

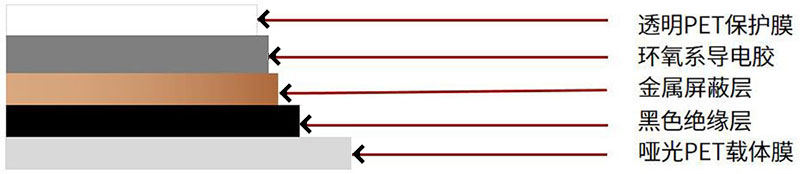

產品結構
產品規格
|
項目 |
FEB6000A1-1 |
FEB6000A2-1 |
FEB6000A3-1 |
FEB8000A1-1 |
|
總厚度（μm） |
15 |
8 |
15 |
15 |
|
黑色絕緣層 |
啞光 |
啞光 |
啞光 |
啞光 |
|
絕緣層厚度（μm） |
8 |
4 |
6 |
6 |
|
屏蔽層厚度（μm） |
0.3 |
0.3 |
- |
3 |
|
導電膠厚度（μm） |
7 |
4 |
9 |
6 |
|
備注 |
通用 |
薄型 |
高段差 |
高頻 |
基本性能
|
規格 |
項目 |
離型力（gf/cm） |
屏蔽效能（dB） |
剝離強度（kgf/cm） |
耐熱性（288℃ 10S） |
表面硬度 |
接地電阻（Ω@φ1mm） |
|
|
壓合前 |
壓合后 |
|||||||
|
FEB6000A1-1 |
標準 |
15-60 |
≤15 |
≥60 |
≥0.7 |
不分層、不起泡 |
>2H |
＜1.0 |
|
典型值 |
35 |
7 |
62 |
1.05 |
不分層、不起泡 |
3H |
0.7 |
|
|
FEB6000A2-1 |
標準 |
15-60 |
≤15 |
≥60 |
≥0.7 |
不分層、不起泡 |
>2H |
＜1.0 |
|
典型值 |
35 |
8 |
62 |
0.85 |
不分層、不起泡 |
3H |
0.6 |
|
|
FEB6000A3-1 |
標準 |
15-60 |
≤15 |
≥60 |
≥0.7 |
不分層、不起泡 |
>2H |
＜1.0 |
|
典型值 |
35 |
7 |
61 |
0.95 |
不分層、不起泡 |
3H |
0.7 |
|
|
FEB8000A1-1 |
標準 |
15-60 |
≤15 |
≥70 |
≥0.7 |
不分層、不起泡 |
>2H |
＜1.0 |
|
典型值 |
35 |
8 |
75 |
1.0 |
不分層、不起泡 |
3H |
0.5 |
|
耐化學性
方法：常溫下用無塵布蘸溶劑(乙醇、異丙醇、丙酮)，用500g力擦拭黑色絕緣層10次后，晾干觀察黑色層外觀及無塵布表面是否變色。
|
產品別 |
乙醇 |
異丙醇 |
丙酮 |
|
FEB6000A1-1 |
◎ |
◎ |
◎ |
|
FEB6000A2-1 |
◎ |
◎ |
◎ |
|
FEB6000A3-1 |
◎ |
◎ |
◎ |
|
FEB8000A1-1 |
◎ |
◎ |
◎ |
◎無變色 ○輕微變色 ╳ 變色脫離
方法：10%氫氧化鈉，10%檸檬酸，10%洗板水，50℃超聲半小時，屏蔽膜無脫落分層。
|
產品別 |
10%氫氧化鈉 |
10%檸檬酸 |
10%洗板水 |
|
FEB6000A1-1 |
◎ |
◎ |
◎ |
|
FEB6000A2-1 |
◎ |
◎ |
◎ |
|
FEB6000A3-1 |
◎ |
◎ |
◎ |
|
FEB8000A1-1 |
◎ |
◎ |
◎ |
◎無脫落分層 ╳ 脫離，分層
儲存及使用
原裝存放：
貯存溫度:5-10℃，相對濕度：70%RH以下，未拆包裝下制造日期后3個月。
拆包存放：
剩余物料時,建議采用密封包裝存放于上述條件下并盡快使用。
注意事項：
※產品使用時回溫到室溫時方可打開包裝使用， 避免吸潮。
※開料后十天內完成快壓固化步驟(溫度 <25℃ ，相對濕度 <70%RH)。
※開料后十天未用完的電磁膜需要冷藏密封保存(5-10℃ ，<70%RH)并在十五天內用完。
※表面初粘力較小時，建議貼合溫度60-80 ℃，貼合后需要做假壓貼緊，否則快壓步驟時電磁膜的PET離型膜受熱收縮，導致電磁膜漲縮較大發生移位或者上孔不良。
※ SMT前需要烘烤去濕。
